제품 상세정보
원래 장소: 중국
브랜드 이름: nengxun
모델 번호: NX-GR100
지불과 운송 용어
최소 주문 수량: 1
가격: 1
배달 시간: 5~7일
지불 조건: L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램
공급 능력: 100000개월간
빈도: |
맞춤형 |
소재:: |
외부 알루미늄 합금 쉘 |
전원 :: |
5W 10W 20W 40W 50W 100W |
보증:: |
1년 |
증명하세요 :: |
CE FCC SGS |
하이 라이트:: |
사용자 정의 RF 전력 증폭기, 5.2G RF 전력 증폭기, 안티 드론 RF 전력 모듈 |
빈도: |
맞춤형 |
소재:: |
외부 알루미늄 합금 쉘 |
전원 :: |
5W 10W 20W 40W 50W 100W |
보증:: |
1년 |
증명하세요 :: |
CE FCC SGS |
하이 라이트:: |
사용자 정의 RF 전력 증폭기, 5.2G RF 전력 증폭기, 안티 드론 RF 전력 모듈 |
우리는 고객의 필요에 따라 사용자 정의 주파수 & 출력 전력을 제공합니다

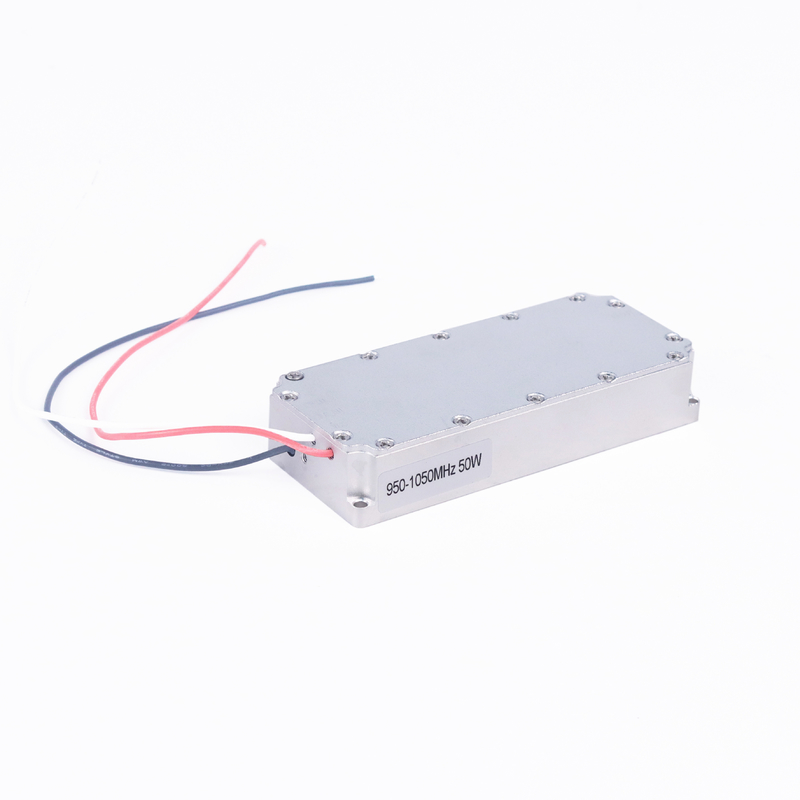

안티 드론 UAV 신호 방해 모듈
*또한, 휴대 전화, WIFI, GPS 신호 방해 모듈도 제공됩니다.
*당신은 당신의 참조를 위해 아래 사용자 정의 주파수와 출력을 확인 할 수 있습니다, 그리고 우리의 판매자에게 말
당신이 원하는 항목, 우리는 당신에게 가격 세부 사항과 정확한 데이터를 즉시 인용합니다.
10W 간섭 힘 증폭기 기술 데이터 잎
一라디오 주파수 지수
| 테스트 항목 | 기술 매개 변수 | 단위 | 언급 | |||
|
주파수 범위 |
420-5850 |
MHz |
사용자 정의 주파수 |
|||
| 작동 전압 | 28 | V | 28~32V | |||
| 최대 출력 | 40±0.5 | dBm | 10W@≤1A | |||
| 이득 | 35±1 | dB | 최고값에서 최고값까지 | |||
| 밴드 내 변동 | ≤2 | dB | 최고값에서 최고값까지 | |||
|
거짓 방출 |
인 밴드 작동 |
≤-15dBm/1MHz |
dBm |
중앙 주파수 CW 신호를 최대 전력 출력 테스트에 추가 | ||
| 범위를 벗어난 작업 | 9KHz~1GHz |
정상 기하급수 이상의 소음파가 없습니다. |
dBm | |||
| 1G ∼12.75GHz | dBm | |||||
|
출력 VSWR |
≤1.30 | 전원 공급이 없습니다: 표준 네트워크 출력 -10dBm | ||||
| ≤1.30 | 전원 켜기:이중 방향 결합기 시험 | |||||
|
높고 낮은 온도 테스트 |
작동 환경 온도 |
-10+55 | °C | 냉동 시작 | ||
| 안정성 을 얻는 것 | ±1.5 @-40°C~+55°C | dB | ||||
| 전력 안정성 | ±1 @-40°C~+55°C | dB | ||||
| 전원 공급 요구 사항 | ≥2A@+28Vdc |
연속파 출력 10W |
||||
| 전원 공급 포트 |
전원 케이블: 적색 음색 |
빨간색 양색 검은색 음 | ||||
| RF 출력 연결 장치 | SMA | SMA 외부 나사 기지 | ||||
二외모
1 외모 크기: 25.6*111.7*17mm3
2, 모델 화면 이름: 모델 번호:SJM 센터 주파수-SMA01
| 모델 번호 | 주파수 (MHZ) | 전력 (dBm) | 전류 (A) | 전압 (V) |
크기 (mm) |
무게 (kg) |
| SJM500-SMA01 | 420-580 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM800-SMA02 | 720-820 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM900-SMA03 | 850~930 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM1000-SMA04 | 970-1100 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM1200-SMA05 | 1170년 ~ 1280년 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM1600-SMA06 | 1550년~1620년 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM2400-SMA07 | 2400-2500 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM5200-SMA08 | 5150-5350 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM5500-SMA09 | 5400-5700 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
| SJM5800-SMA10 | 5725-5850 | 40±1 | ≤ 1 | 28 ~ 32 | 25.6*111.7 *17 | 0.1382 |
엽서 1 10W-데이터 엽서
20W 간섭 힘 증폭기 기술 데이터 잎
一라디오 주파수 지수
| 테스트 항목 | 기술 매개 변수 | 단위 | 언급 | |||
|
주파수 범위 |
420-5850 |
MHz |
사용자 정의 주파수 |
|||
| 작동 전압 | 28 | V | 28~32V | |||
| 최대 출력 | 43±0.5 | dBm | 20W@≤1.8A | |||
| 이득 | 38±1 | dB | 최고값에서 최고값까지 | |||
| 밴드 내 변동 | ≤2 | dB | 최고값에서 최고값까지 | |||
|
거짓 방출 |
인 밴드 작동 |
≤-15dBm/1MHz |
dBm |
중앙 주파수 CW 신호를 최대 전력 출력 테스트에 추가 | ||
| 범위를 벗어난 작업 | 9KHz~1GHz |
정상 기하급수 이상의 소음파가 없습니다. |
dBm | |||
| 1G ∼12.75GHz | dBm | |||||
|
출력 VSWR |
≤1.30 | 전원 공급이 없습니다: 표준 네트워크 출력 -10dBm | ||||
| ≤1.30 | 전원 켜기:이중 방향 결합기 시험 | |||||
|
높고 낮은 온도 테스트 |
작동 환경 온도 |
-10+55 | °C | 냉동 시작 | ||
| 안정성 을 얻는 것 | ±1.5 @-40°C~+55°C | dB | ||||
| 전력 안정성 | ±1 @-40°C~+55°C | dB | ||||
| 전원 공급 요구 사항 | ≥2A@+28Vdc |
연속파 출력 20W |
||||
| 전원 공급 포트 |
전원 케이블: 적색 음색 |
빨간색 양색 검은색 음 | ||||
| RF 출력 연결 장치 | SMA | SMA 외부 나사 기지 | ||||
二외모
1 외모 크기: 25.6*111.7*17mm3
2, 모델 화면 이름: 모델 번호:SJM 센터 주파수-SMB01
| 모델 번호 | 주파수 (MHZ) | 전력 (dBm) | 전류 (A) | 전압 (V) |
크기 (mm) |
무게 (kg) |
| SJM500- SMB01 | 420-580 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM800- SMB02 | 720-820 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM900- SMB03 | 850~930 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM1000- SMB04 | 970-1100 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM1200- SMB05 | 1170년 ~ 1280년 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM1600- SMB06 | 1550년~1620년 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM2400- SMB07 | 2400-2500 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM5200- SMB08 | 5150-5350 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM5500- SMB09 | 5400-5700 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
| SJM5800- SMB10 | 5725-5850 | 43±1 | ≤1.8 | 28 ~ 32 | 25.6*111.7 *17 | 0.0996 |
엽서 2 20W 데이터 엽서
30W 간섭 힘 증폭기 기술 데이터 잎
一라디오 주파수 지수
| 테스트 항목 | 기술 매개 변수 | 단위 | 언급 | |||
|
주파수 범위 |
420-5850 |
MHz |
사용자 정의 주파수 |
|||
| 작동 전압 | 28 | V | 28~32V | |||
| 최대 출력 | 45±0.5/44±0.5 | dBm | 30W@≤2. 1A | |||
| 이득 | 40±1 | dB | 최고값에서 최고값까지 | |||
| 밴드 내 변동 | ≤2 | dB | 최고값에서 최고값까지 | |||
|
거짓 방출 |
인 밴드 작동 |
≤-15dBm/1MHz |
dBm |
중앙 주파수 CW 신호를 최대 전력 출력 테스트에 추가 | ||
| 범위를 벗어난 작업 | 9KHz~1GHz |
정상 기하급수 이상의 소음파가 없습니다. |
dBm | |||
| 1G ∼12.75GHz | dBm | |||||
|
출력 VSWR |
≤1.30 | 전원 공급이 없습니다: 표준 네트워크 출력 -10dBm | ||||
| ≤1.30 | 전원 켜기:이중 방향 결합기 시험 | |||||
|
높고 낮은 온도 테스트 |
작동 환경 온도 |
-10+55 | °C | 냉동 시작 | ||
| 안정성 을 얻는 것 | ±1.5 @-40°C~+55°C | dB | ||||
| 전력 안정성 | ±1 @-40°C~+55°C | dB | ||||
| 전원 공급 요구 사항 | ≥3A@+28Vdc |
연속파 출력 30W/25W |
||||
| 전원 공급 포트 |
전원 케이블: 적색 음색 |
빨간색 양색 검은색 음 | ||||
| RF 출력 연결 장치 | SMA | SMA 외부 나사 기지 | ||||
二외모
1 외모 크기:정규 주파수 60*150*21.5mm3
2,모델 화면 이름: 모델 번호:SJM CenterFrequency-SMC01
| 모델 번호 | 주파수 (MHZ) | 전력 (dBm) | 전류 (A) | 전압 (V) |
크기 (mm) |
무게 (kg) |
| SJM500-SMC01 | 420-580 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM800-SMC02 | 720-820 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM900-SMC03 | 850~930 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM1000-SMC04 | 970-1100 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM1200-SMC05 | 1170년 ~ 1280년 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM1600-SMC06 | 1550년~1620년 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM2400-SMC07 | 2400-2500 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM5200-SMC08 | 5150-5350 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM5500-SMC09 | 5400-5700 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
| SJM5800-SMC10 | 5725-5850 | 45±1 | ≤ 21 | 28 ~ 32 | 60*150*215 | 0.1603 |
엽서 3 30W 데이터 엽서
50W 간섭 힘 증폭기 기술 데이터 잎
一라디오 주파수 지수
| 테스트 항목 | 기술 매개 변수 | 단위 | 언급 | |||
|
주파수 범위 |
420-5850 |
MHz |
사용자 정의 주파수 |
|||
| 작동 전압 | 28 | V | 28~32V | |||
| 최대 출력 | 47±0.5 | dBm | 50W@≤3.5A | |||
| 이득 | 42±1 | dB | 최고값에서 최고값까지 | |||
| 밴드 내 변동 | ≤2 | dB | 최고값에서 최고값까지 | |||
|
거짓 방출 |
인 밴드 작동 |
≤-15dBm/1MHz |
dBm |
중앙 주파수 CW 신호를 최대 전력 출력 테스트에 추가 | ||
| 범위를 벗어난 작업 | 9KHz~1GHz |
정상 기하급수 이상의 소음파가 없습니다. |
dBm | |||
| 1G ∼12.75GHz | dBm | |||||
|
출력 VSWR |
≤1.30 | 전원 공급이 없습니다: 표준 네트워크 출력 -10dBm | ||||
| ≤1.30 | 전원 켜기:이중 방향 결합기 시험 | |||||
|
높고 낮은 온도 테스트 |
작동 환경 온도 |
-10+55 | °C | 냉동 시작 | ||
| 안정성 을 얻는 것 | ±1.5 @-40°C~+55°C | dB | ||||
| 전력 안정성 | ±1 @-40°C~+55°C | dB | ||||
| 전원 공급 요구 사항 | ≥4A@+28Vdc |
연속파 출력 50W |
||||
| 전원 공급 포트 |
전원 케이블: 적색 음색 |
빨간색 양색 검은색 음 | ||||
| RF 출력 연결 장치 | SMA | SMA 외부 나사 기지 | ||||
二외모
1 외모 크기:정규 주파수 60*150*21.5mm3
2 모델 화면 이름: 모델 번호:SJM 중앙 빈도-SMD01
| 모델 번호 | 주파수 (MHZ) | 전력 (dBm) | 전류 (A) | 전압 (V) |
크기 (mm) |
무게 (kg) |
| SJM420-SMD01 | 420-450 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM800-SMD02 | 720~840 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM900-SMD03 | 850~930 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM1000-SMD04 | 970-1100 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM1200-SMD05 | 1170년 ~ 1280년 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM1600-SMD06 | 1550년~1620년 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM2400-SMD07 | 2400-2500 | 47±1 | ≤3.5 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM5200-SMD08 | 5150-5350 | 47±1 | ≤4.0 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM5500-SMD09 | 5400-5700 | 47±1 | ≤4.0 | 28 ~ 32 | 60*150*215 | 0.1574 |
| SJM5800-SMD10 | 5725-5850 | 47±1 | ≤4.0 | 28 ~ 32 | 60*150*215 | 0.1574 |
엽서 4 50W 데이터 엽서
100W 간섭 힘 증폭기 기술 데이터 잎
一라디오 주파수 지수
| 테스트 항목 | 기술 매개 변수 | 단위 | 언급 | |||
|
주파수 범위 |
420-5850 |
MHz |
사용자 정의 주파수 |
|||
| 작동 전압 | 28 | V | 28~32V | |||
| 최대 출력 | 50±05 | dBm | 100W@≤7A | |||
| 이득 | 45±1 | dB | 최고값에서 최고값까지 | |||
| 밴드 내 변동 | ≤2 | dB | 최고값에서 최고값까지 | |||
|
거짓 방출 |
인 밴드 작동 |
≤-15dBm/1MHz |
dBm |
중앙 주파수 CW 신호를 최대 전력 출력 테스트에 추가 | ||
| 범위를 벗어난 작업 | 9KHz~1GHz |
정상 기하급수 이상의 소음파가 없습니다. |
dBm | |||
| 1G ∼12.75GHz | dBm | |||||
|
출력 VSWR |
≤1.30 | 전원 공급이 없습니다: 표준 네트워크 출력 -10dBm | ||||
| ≤1.30 | 전원 켜기:이중 방향 결합기 시험 | |||||
|
높고 낮은 온도 테스트 |
작동 환경 온도 |
-10+55 | °C | 냉동 시작 | ||
| 안정성 을 얻는 것 | ±1.5 @-40°C~+55°C | dB | ||||
| 전력 안정성 | ±1 @-40°C~+55°C | dB | ||||
| 전원 공급 요구 사항 | ≥8A@+28Vdc |
연속파 출력 100W |
||||
| 전원 공급 포트 |
전원 케이블: 적색 음색 |
빨간색 양색 검은색 음 | ||||
| RF 출력 연결 장치 | SMA | SMA 외부 나사 기지 | ||||
二외모
1 외관 차원:정규 주파수:94*170*27mm3
2,모델 화면 이름: 모델 번호:SJM CenterFrequency-SME01
| 모델 번호 | 주파수 (MHZ) | 전력 (dBm) | 전류 (A) | 전압 (V) |
크기 (mm) |
무게 (kg) |
| SJM420- SME01 | 420-450 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM800- SME02 | 720-800 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM900- SME03 | 830~930 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM1000- SME04 | 900-1000 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM1200- SME05 | 1170년 ~ 1280년 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM1600- SME06 | 1550년~1620년 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM2400- SME07 | 2400-2500 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM3500- SME08 | 3400-3600 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM5500- SME09 | 5400-5700 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
| SJM5800- SME10 | 5700-5900 | 50±1 | ≤7 | 32-36 | 94*170*27 | 0.8 |
엽서 4 100W 데이터 엽서
