P-밴드 10-30MHz 1000W 방송 및 HF 통신을 위한 고전력 증폭기

P-밴드 10-30MHz 1000W 방송 및 HF 통신을 위한 고전력 증폭기

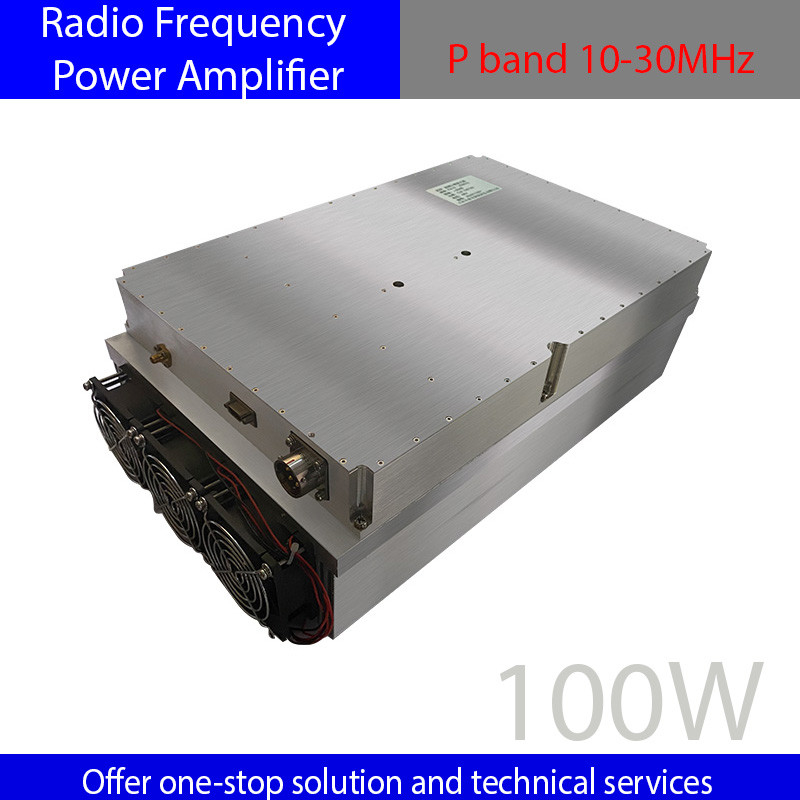

P 대역 10-30 MHz 1000W 전력 증폭기는 낮은 주파수 고전력 시나리오를 위해 특별히 설계 된 전문 RF 모듈입니다. 매우 높은 출력 전력과 뛰어난 신호 안정성으로,그것은 통신, 방송, 레이더 및 산업 장비 분야에서 광범위하게 적용되며 전력 및 신뢰성의 엄격한 요구 사항을 충족합니다.

주요 성능 하이라이트:
낮은 주파수 고전력 커버리지: 10MHz에서 30MHz (P 밴드) 의 작업 주파수 범위, 단파 통신, AM 방송과 같은 낮은 주파수 고전력 시나리오에 적합합니다.그리고 선박 항해.

킬로와트 수준의 출력 능력:

CW 포화 전력 ≥ 1000W, 산업 선도적인 운전 능력을 제공하며 장거리 신호 전송 및 복잡한 부하 요구 사항을 지원합니다.

초고속 가이드와 정확성:

이득 ≥ 60dB, 입력 전력 1 ± 1dBm, 대역 내 이득 평면성 ≤ 1 ± 1dB, 신호 증폭의 높은 선형성을 보장합니다.

초고속 반 간섭 성능:

소음 억제는 ≥ 65 dBc, 하모닉 억제는 ≥ 10 dBc이며 범위 밖의 소음은 현저히 감소합니다.

제3계층의 인터모들레이션 성능은 우수하다 (7dB의 출력 백오프와 -29dBc의 제3계층 인터모들레이션)복수의 신호가 함께 존재하는 상태에서 순수 출력을 보장합니다..

다단계 안전 보호:

80°C의 온도 보호, 입력 정지파 ≤ 17, 과부하 또는 장비에 반사 된 전력 손상을 피합니다.

인터페이스 및 전원 공급 장치 설계
라디오 주파수 인터페이스

입력 인터페이스: SMA-F (표준 호환성 설계)

출력 인터페이스: N-K 타입 (고속 전력 운반 용량, 높은 전류 시나리오에 적합함)

유연한 전원 공급 솔루션:

이중 전압 전원 공급을 지원합니다:

24V (1A 보조 전원 공급원) + 48V 주 전원 공급원 (50A 전류, 최대 저항 전압 +50V)

주 전원 공급 인터페이스: 5핀 항공 연결기 (모델 Y50DX-1405ZJ10) 고 전류 전송 안정성을 보장합니다.

지능형 제어: PTT 스위치 포트는 기본 종료 상태로 설정되어 있습니다. 활성화를 위해 5V 레벨 트리거를 지원하며 자동화 시스템의 제어 논리와 호환됩니다.

구조 및 설치
산업용 콤팩트 설계:

 크기는 ≤ 378.5 × 250.5 × 46mm (연결기를 제외한), 높은 전력 밀도와 공간 효율을 균형 잡습니다.

강제 냉각에 필요한 장치: 완전한 부하에서 장기적인 안정성을 보장하기 위해 전용 라디에이터와 함께 설치되어야 합니다.

넓은 온도 범위 적응: 작업 온도 범위는 -25 °C ~ + 55 °C이며, 극도로 추운 환경과 뜨거운 환경에서 배치하기에 적합합니다.

전형적인 응용 시나리오
방송 및 통신:

단파 라디오 방송국, AM 라디오 송신기, 해상 통신 시스템

국방 및 레이더: 낮은 주파수 레이더 신호 증폭, 전자 대책 장비.

산업 장비: RF 난방, 플라즈마 흥분, 재료 처리 시스템.

시험 및 측정: 고전력 RF 소스와 안테나의 성능 검증
