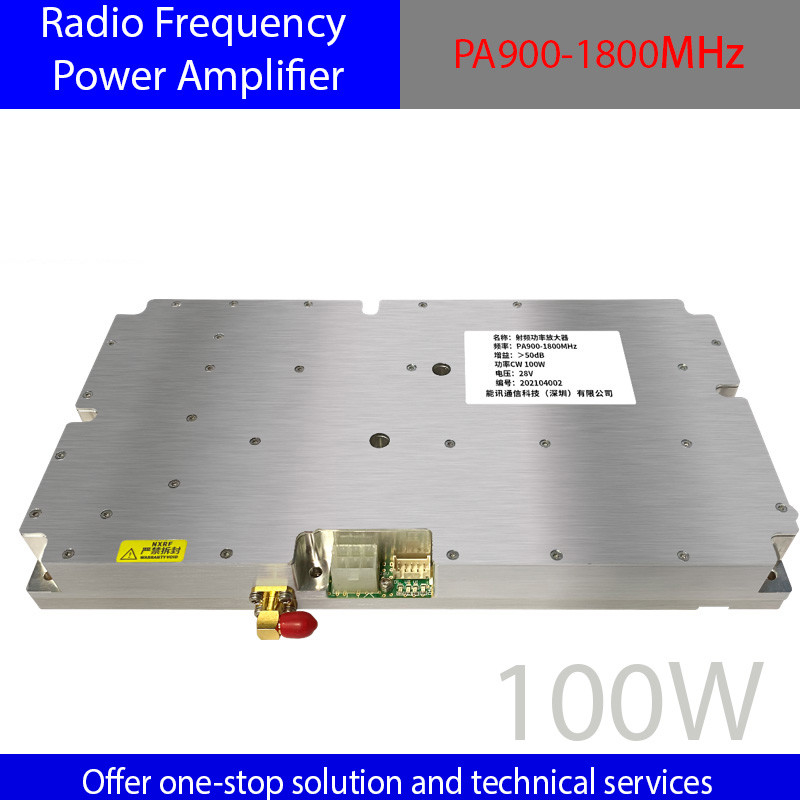

Name: PA900-1800MHz 100W RF 전력 증폭기
Brand: Nengxun Communication Technology Co.,Ltd.
SKU: NX-PA900-1800
Price: 2,250.00 USD
Availability: InStock

PA900-1800MHz 100W RF 전력 증폭기

제품 상세정보

원래 장소: 중국

브랜드 이름: NENGXUN

모델 번호: NX-PA900-1800

지불과 운송 용어

최소 주문 수량: 1

포장 세부 사항: ≤210*101*28.5 단위 : mm

배달 시간: 7일입니다

지불 조건: L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram

공급 능력: 10000

최고의 가격을 얻으십시오

제품 설명
이건 PA900-1800MHz 100W RF 전력 증폭기는 전문적인 신호 증폭을 위해 설계되었으며 높은 성능과 강력한 기능을 결합합니다.

주요 특징

높은 통합: 콤팩트한 구조로 다양한 시스템에 원활한 통합을 보장합니다.
능력 검증: 수동 구성 요소에 대한 전력 견딜 수 있는 테스트를 지원하여 정확한 측정 요구 사항을 충족합니다.

전기 성능

주파수와 전력: 900MHz~1800MHz에서 작동하며 ≥100W 출력 CW 포화 전력을 제공합니다. 3±1dBm 입력 전력으로 ≥50dB 가이드를 달성합니다.
신호 안정성: 신호 증폭을 일정하게 유지하기 위해 대역 내의 이득 평면성 ≤4±1dB 및 입력전압 정지파 비율 (VSWR) ≤2.0을 유지합니다.
간섭 제어: ≥65dBc 거짓 억제 및 ≥-13dBc 하모닉 억제를 제공하여 깨끗한 신호 출력을 보장합니다.
보호 와 힘: 80°C 온도 보호 및 28-32V/16A 전원 공급 장치 (최대 +33V) 를 갖추고 있으며, 안정적인 작동을 보장합니다.

인터페이스 설계

32V 전원 공급 포트:4.2mm 이중 줄 5P 차시
전력 및 제어: 28V 피드 트로 콘덴서 전원 인터페이스와 PTT 스위치 포트 (예정적으로 꺼져, 3.3~5V로 활성화)

신청서

전자기전자 호환성 테스트 및 전자 대응 조치에 적합합니다. -25 °C ~ + 55 °C 작업 온도 범위, 컴팩트 한 크기 (≤238 * 128 * 25.3 mm),그리고 시험 중에 히트 싱크 설치를 위한 요구사항, 산업, 연구 및 전문 시나리오에 적응합니다.

동작 주파수:	900MHz ~ 1800MHz	이득:	≥50dB
입력 전원:	3 ± 2 dbm	최대 투입:	+10dBm
출력 CW 포화 전력:	≥50+0.5dBm	대역 내 이득 평탄도:	≤3 ± 1dB
온도 보호:	80도 보호	사용 전류:	≤11.5a
입력 포트 정재파:	≤2.0	혼란 거부:	≥65DBC
고조파 억제:	≥ 13dBC	RF 입력 인터페이스:	SMA-F
RF 출력 인터페이스:	SMA-F	32V 전원 공급 장치 인터페이스:	4.2mm 더블 행 5p 섀시
전원 증폭기 PTT 스위치 포트:	기본적으로 3.3-5V를 열면 전원 증폭기가 꺼집니다	VCC 전원 공급원 참조:	28V ~ 32V/16A
VCC 최대 전압:	+33V	관절이없는 전체 치수:	23812825.3Unit : mm
작동 온도:	-25c ~+55c	설치 모드:	전원 증폭기 테스트는 라디에이터를 설치해야합니다

동작 주파수:	900MHz ~ 1800MHz
이득:	≥50dB
입력 전원:	3 ± 2 dbm
최대 투입:	+10dBm
출력 CW 포화 전력:	≥50+0.5dBm
대역 내 이득 평탄도:	≤3 ± 1dB
온도 보호:	80도 보호
사용 전류:	≤11.5a
입력 포트 정재파:	≤2.0
혼란 거부:	≥65DBC
고조파 억제:	≥ 13dBC
RF 입력 인터페이스:	SMA-F
RF 출력 인터페이스:	SMA-F
32V 전원 공급 장치 인터페이스:	4.2mm 더블 행 5p 섀시
전원 증폭기 PTT 스위치 포트:	기본적으로 3.3-5V를 열면 전원 증폭기가 꺼집니다
VCC 전원 공급원 참조:	28V ~ 32V/16A
VCC 최대 전압:	+33V
관절이없는 전체 치수:	23812825.3Unit : mm
작동 온도:	-25c ~+55c
설치 모드:	전원 증폭기 테스트는 라디에이터를 설치해야합니다
